二、技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SSPQ-L 系列:(注:損失量是指推動導向活塞需要的流量)。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SDPQ-L和SSPQ-L系列分配器使用介質為錐入度265(25℃,150g)1/10mm 潤滑脂(NLGI0#~1#)或粘度等級大于N68的潤滑油。使用環境溫度為-10℃~80℃;介質為潤滑油時,可在10MPa 壓力下使用。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

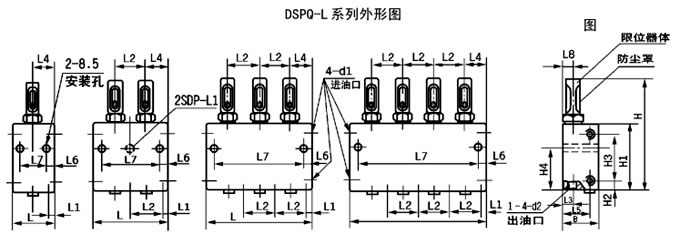

SDPQ-L系列單向出油的雙線分配器,只在下面有出油口,活塞正向、反向排油時都由下出油口供送潤滑脂。其形式與尺寸見圖和表的規定 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SSPQ-L系列雙向出油的雙線分配器,在正面和下面都有出油口,活塞正向,反向排油時,正面出油口和下面出油口交替供送潤滑脂。其形式與尺寸見圖與表的規定。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、型號說明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
四、動作說明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、潤滑泵;2、貯油器;3、換向閥;4、分配器;4a、先導活塞;4b、主活塞 5a、供油管;5b、供油管給油管;7、調整螺釘;8、指示桿 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
雙線分配器有兩個進油口,分別與5a.5b供油管連接,當其中一條由潤滑泵供油時,另一條則向貯油器開放。 如上圖所示,由泵壓送來的潤滑脂,經供油管5a輸送至分配器4,進入先導活塞4a上部加壓,將先導活塞4a壓下,此時下部與供油管5b連通卸荷。隨著先導活塞4a的下移,使主活塞4b上腔與先導活塞上腔連通,主活塞下腔與出油口連通,供送的潤滑劑進入主活塞上腔,推動主活塞下移,將其下腔的潤滑劑經給油管6壓送到潤滑點,完成第一周期的給油動作。 切換至供油管5b供油開始第二個周期的給油動作,分配器活塞按相同的順序反向進行前述動作。 分配器每口給油口由主活塞4b的直徑和行程確定,通過調節調整螺釘7,改變主活塞4b的行程,可實現規定范圍的油量調節。 SSPQ-L系列分配器動作原理同上,供油管5a、5b分別供油一次其下部和正面給油口分別排油一次。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
五、使用說明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、必須在規定的環境下使用規定的介質。
2、分配器的兩個進油口分別與兩條供油管連接,且兩側是貫通的,某一側的進油口不使用時應堵上螺塞。不使用的給油口也應堵上螺塞(SDPQ 系列)。 3、在灰塵大、潮濕,環境惡劣的場合使用,應配防護罩。 4、給油量的調整,旋動限位器(10)上的調整螺絲(11)可以根據潤滑點的實際需要在最大和最小給油量的范圍內調整給油量。調整應在指示桿(12)縮回去的狀態下進行,調整完畢應將鎖緊螺絲擰緊。 5、給油口數若為奇數,應將螺堵(8)擰出來堵在給油口(3)上,這樣給油口(3)和(4)連通,活塞正反動作均從給油口(4)出油。 6、雙線分配器在系統中優先采用并聯安裝法,供油管與分配器聯接在左邊或右邊均可;其次采用串聯安裝法,最大串聯個數不允許超過三個,在特定的場合也可并串組合安裝。 7、與分配器接觸的表面應光滑平整,安裝螺栓不宜擰得過緊,以免變形影響正常動作。 8、分配器活塞二端螺塞無故不許拆卸,如泄漏應擰緊或更換新的密封墊圈。 ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
六、常見故障及排除方法
七、訂貨說明
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
